Het aluminium buitenhoekprofiel kan gebruikt worden als buitenhoek om 2 bekistingspanelen met elkaar te verbinden in een hoek van 90°.
Specificaties
- Aluminium kokerprofiel
- 2 zijden glad, 2 zijden geprofileerd volgens Cometal profiel
Artikelcode: ABP
- Afmetingen & gewichten:
De verschillende lengtes zijn 500, 1000, 1200, 1250, 1500, 1750, 2000, 2250, 2400, 2500, 2650, 2750, 3000 & 3300mm.
Voor het gewicht kan u rekening houden met 8,67 kg/lm.
Toepassingen
Het buitenhoekprofiel kan gebruikt worden als buitenhoekverbinding om 2 bekistingspanelen met elkaar te verbinden in een hoek van 90°.
De ABP is toepasbaar bij alle types Cometal modulaire bekistingssystemen:
ALCOM / BIMET / CICOM / DELTADe ABP is toepasbaar met alle diverse paneeltypes:

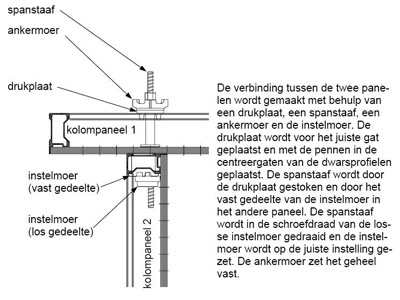

Wandpaneel (AWA), aanlegpaneel(AAA), kolompaneel(AKO),…Deze toepassing kan als alternatief gebruikt worden voor de traditionele buitenhoekverbinding van aanleg- & kolompanelen met een instelmoer / drukplaat / ankermoer / spanstaaf combinatie.
Werking
Het ABP wordt door middel van 2 tot 6 variabele spanklemmen (KLE004) met elkaar verbonden.
De tanden van de spanklemmen passen perfect in het geprofileerde kokerprofiel.
- Het aantal toe te passen klemmen (2/3/4/6) is afhankelijk van de hoogtemaat van de ABP.
- Door toepassing van een ABP staan de 2 aanleunende panelen koud tegen elkaar in een hoek van 90°.
Bij paneelhoogtes tot 1500mm én indien er geen vulling verwerkt wordt in of vlak naast de buitenhoek is het mogelijk om de ABP enkel met de klemmen KLE004 te verbinden.
- Bij paneelhoogtes +1500mm of toepassing van een vulling in of vlak naast de buitenhoek worden scharnierende pasbuizen (groen op tekening) om te vermijden dat de hoekverbinding ‘scheef’ zou trekken.

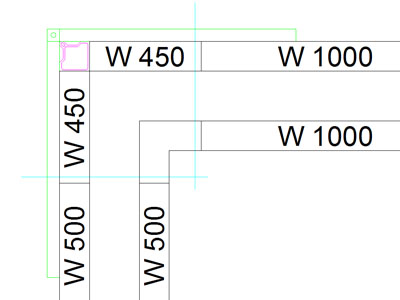

De breedtematen van de aan de ABP aanleunende panelen zijn bepalend voor de diktemaat van de betonwand. In tekening hierboven: 2 wandpanelen van 55cm breed = betonwand van 20cm breed aangezien het binnenhoekprofiel steeds 25x25cm is.
Voordelen
Sneller te monteren buitenhoekverbinding
- via de ABP:
– ABP tussen 2 panelen plaatsen
– spanklemmen bevestigen
– optioneel: scharnierende pasbuis cpl. monteren via de traditionele kolom-aanlegverbinding
Geen aftekening van kolompanelen in betonwand
- Door het koppelen van aanleg- of wandpanelen wordt de inzet van kolompanelen en de aftekening van de rijen kolomgaten in de betonwand wordt vermeden.
Geen uitstekende panelen
- Bijvoorbeeld bij funderingen is het vlotter werken met een ABP omdat op die manier ver uitstekende kolom/aanlegpanelen worden vermeden.
